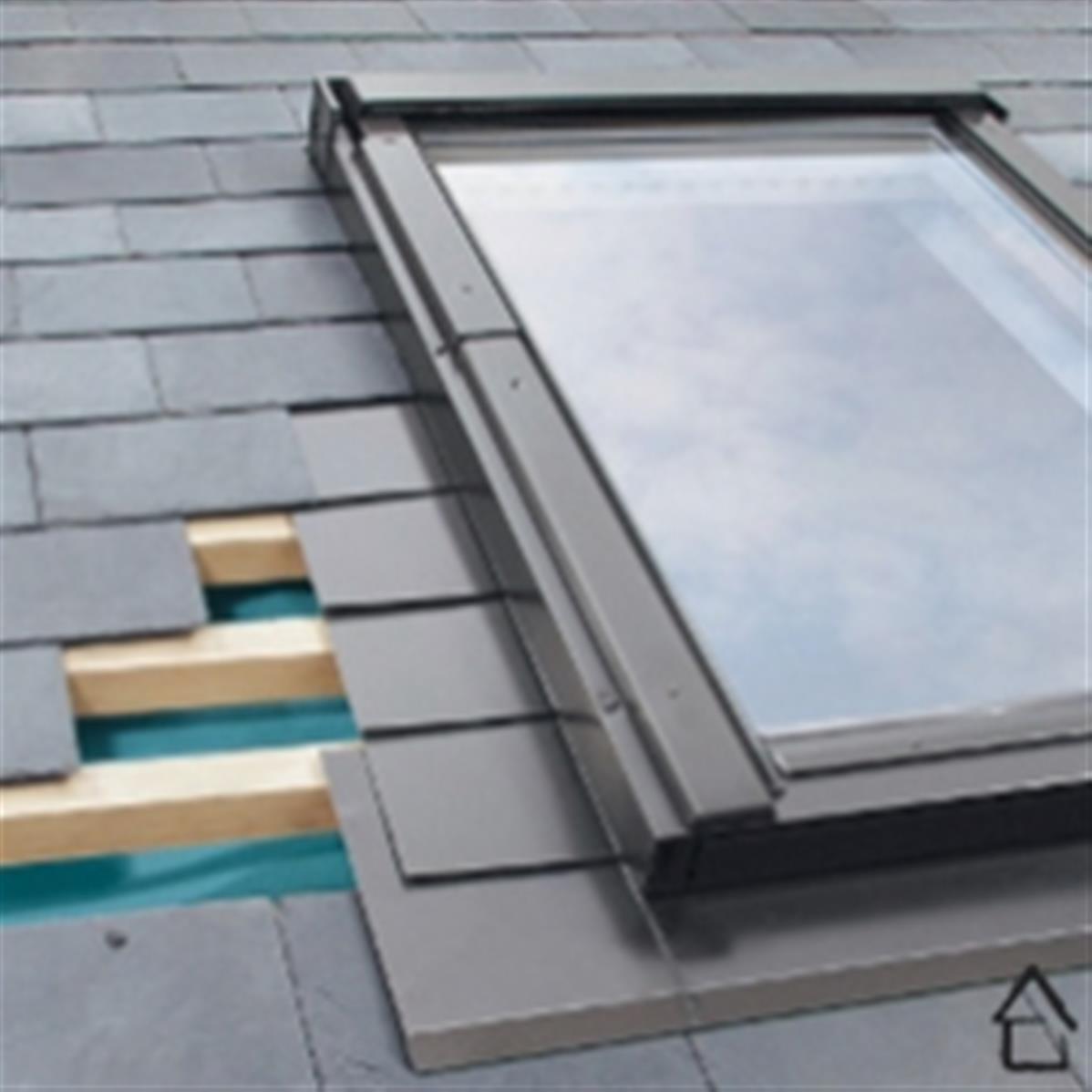

Le raccordement EL permet le montage étanche de la fenêtre dans un toit à couverture plate: bardeaux d'asphalte, ardoise.

En version standard, il est destiné au montage d'une fenêtre dans le toit. Il existe aussi en version modulable pour combiner plusieurs fenêtres :

• pose V pour assemblages en bloc, vertical et horizontal,
• pose J pour assemblage horizontal.

Ce raccordement est disponible en deux types pour deux niveaux d'encastrement : V (0 cm) et  J    (- 3 cm). La version standard de montage avec raccordement EL est V (0 cm) - version ELV

Construction du raccordement :

Il se compose d'un élément inférieur, d'un élément supérieur et d'éléments latéraux dont le nombre dépend de la hauteur d'une fenêtre. Ces éléments latéraux sont placés alternativement avec la couverture du toit et l'élément inférieur possède un ruban de butyle pour coller le raccordement à la couverture du toit tout en assurant une jonction étanche. La version standard du raccordement ELV et ELJ est équipée d'une gouttière qui rejette la condensation de vapeur d'eau accumulée sur le film micro-aéré.

Éléments du raccordement :

1 ? élément inférieur du raccordement
2 ? modules latéraux
3 ? élément supérieur du raccordement
4 ? gouttière d'évacuation d'eau
